Câblage de compteurs conforme aux normes FNN

Weidmüller présente des solutions de transmission d’énergie et de données pour des systèmes de mesure intelligents. Produits phares : les composants conformes aux normes FNN pour l’équipement de compteurs existants.

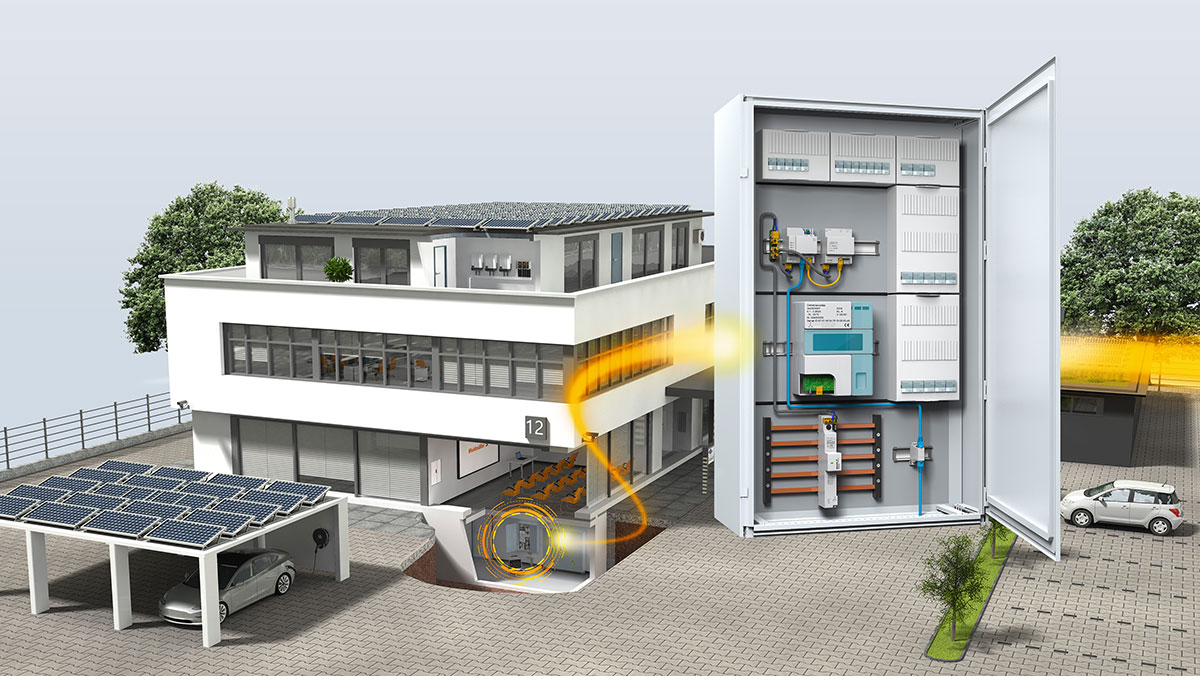

Le marché des compteurs intelligents croît à toute vitesse et requiert des composants de haute qualité. Weidmüller a de ce fait développé un large portefeuille proposant la solution adaptée à chaque application : connecteurs débrochables, câbles électriques, cordons de brassage, distributeurs d’énergie sur profilé chapeau et distributeurs d’énergie enfichables. Tous les produits sont conformes aux normes FNN et DIN-VDE 0603. Avec leur technique de raccordement continue et adaptée, ils garantissent une transmission fiable de l’énergie, des signaux et des données. Grâce à la technologie PUSH IN, les utilisateurs gagnent du temps et ont l’assurance de bénéficier d’une excellente sécurité de contact.

Une solution se démarque de la gamme : les applications en retrofit, c’est-à-dire l’aménagement d’armoires de distribution existantes (compteurs 3 points) en compteurs intelligents. Les espaces et les conduits de câbles sont en effet considérablement plus petits, en raison de leur construction, que les armoires de distribution conçues pour des compteurs intelligents. Dans le cadre d’un aménagement ultérieur, le problème des rayons de courbure autorisés se pose. Les câbles électriques disponibles sont doublement surmoulés pour atteindre la résistance à la tension de choc exigée par les normes FNN de 6000 V. Néanmoins, ils sont ainsi trop rigides pour les constructions dans d’anciens compteurs. Les installateurs utilisent alors des câbles flexibles menés par un tuyau supplémentaire isolé. Un raccord pourrait sinon être posé sur la croix de compteur, car les 6 kV sont requis en dessous de celle-ci. Sur le plan technique, les exigences sont remplies, mais il ne s’agit pas de solutions satisfaisantes.

Weidmüller a par conséquent développé une deuxième gamme de produits comprenant tous les composants pour des applications en retrofit. Dans cette gamme, on compte des câbles électriques avec des monobrins flexibles spécialement conçus pour les compteurs 3 points. De plus, la ligne de produits réunit aussi des câbles LMN et des cordons de brassage affichant une résistance à la tension de choc de 6 kV. Même si la norme impose cette exigence, il était jusqu’alors quasiment impossible d’obtenir de tels composants. Depuis le mois d’octobre, Weidmüller les commercialise en grand nombre.

D’autres produits phares de la gamme sont les connecteurs avec pied encliquetable pour câbles LMN et cordons de brassage. Disponibles en forme compacte (low profile), ils affichent une hauteur de 47 mm seulement, c’est-à-dire aux dimensions des armoires de distribution. De plus, ils peuvent être encliquetés sur une croix de compteur ou des barres omnibus. Jusqu’à présent, les formes de construction ne permettaient qu’une des deux possibilités. Il convient aussi de noter les capuchons de protection pour poussière requis. Le connecteur débrochable RJ45 est fermé par un capuchon lorsqu’il est débranché.

De nouveaux commutateurs de protection contre la surtension avec homologation FNN pour application dans le domaine du Smart Metering viennent compléter la gamme de produits.

Avec ces deux lignes de produits, les utilisateurs obtiendront tous les câbles et connecteurs nécessaires pour de nouvelles installations et des applications en retrofit auprès d’un seul fournisseur. La recherche de composants aux normes ou les installations improvisées appartiennent désormais au passé.
